山东潍坊奥体中心体育场音响厂家合作案例

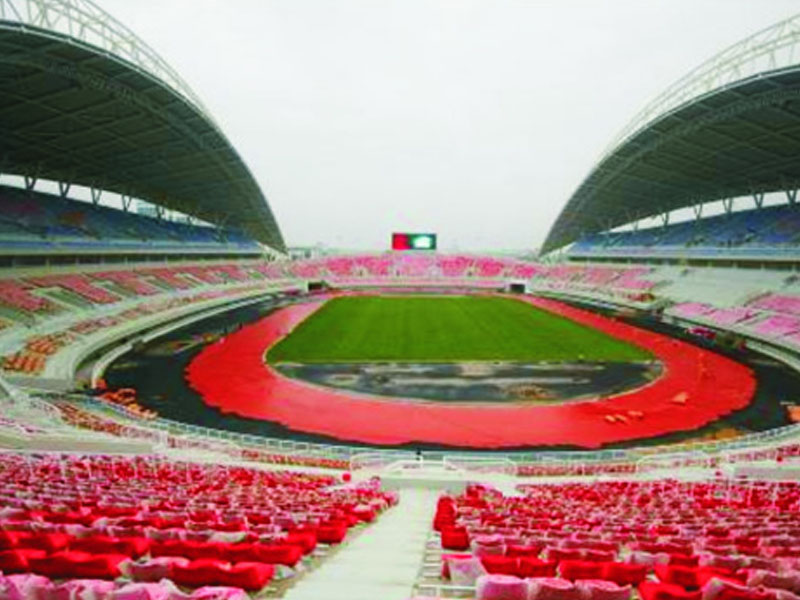

　　山东潍坊奥体中心体育场作为第十一届全国运动会足球赛事主场馆。位于山东省潍坊新区，主体建筑于2009年1月正式峻工。其建筑总面积为8万平方米，设4.5万座。体育场平面为椭圆形，长轴达263米，短轴240米，东西两侧设落地拱形顶棚，覆盖东西两侧的观众席。观众席至顶棚之间各为23万立方米，场中露天面积3万平方米。其规模居山东省第二。

　　潍坊奥体中心体育场扩声系统于2009年4月份全面峻工。现对潍坊奥体中心体育场扩声系统的设计与施工做简要介绍：

　　场馆特点：

　　潍坊奥体中心体育场具有如下特点：

　　1、体育场不是全封闭空间，东西两侧构成了半封闭空间，该部分顶棚近似四分之一圆弧形;南北侧无顶棚

　　2、顶棚高度较高，离地最高处达到52米，观众席至顶棚之间空间大，容积达到23万立方米。

　　3、顶棚结构内，混响时间较长。经实测1000赫兹，混响时间长达3秒。

　　4、马道高度高且不在同一水平面上，呈圆弧形。

　　5、控制室至功率放大器室信号传输距离远且线路复杂。

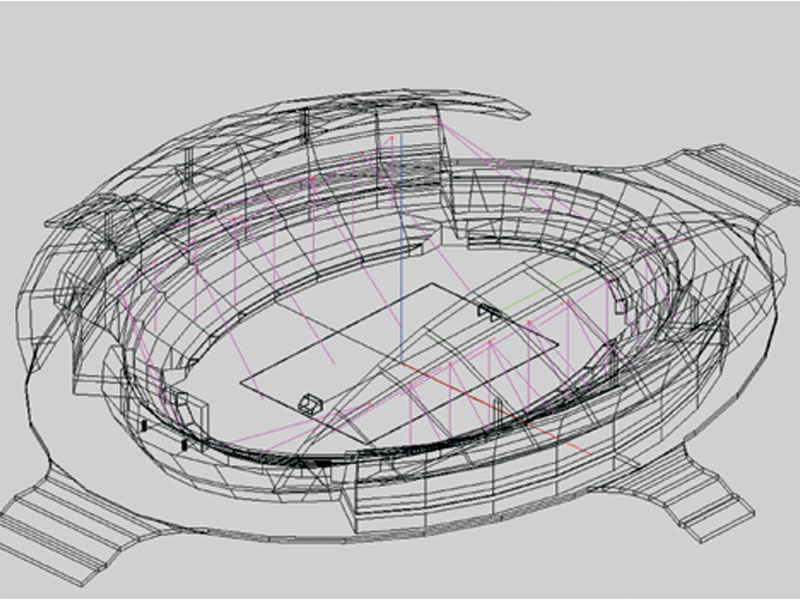

　　根据体育场的现场特点，三基音响为潍坊奥体中心体育场量身订做了完整的主扩声深化设计方案：

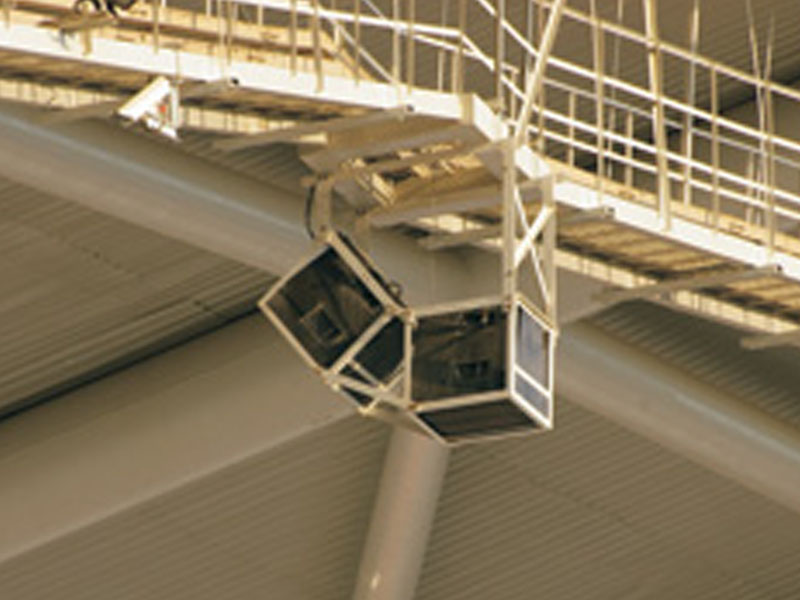

　　由于该体育场顶棚内东西侧观众席封闭空间容积较大混响时间长对语音清晰度影响较大;马道呈圆弧形扬声器无法吊挂在同一水平面上且落差较大造成各点扩声环境迥异;南北侧看台无顶棚结构容易造成声音外溢对体育场外部造成声污染。所以，采用β3(贝塔斯瑞)ONAX系统的S12L、S15L高声压扬声器以分散式布局对体育场观众席及比赛场地进行均匀扩声。其优点如下：

　　(1)单只扬声器的要求较低，可选择的范围大，在满足马道承重前提下有更多的选择。

　　(2)相对于集中式布局，分散的扬声器距离观众席较近，直达声较强，反射声的烦扰小，有利于提高清晰度，同时，声功率较小，声音不易外溢，降低了声污染。

　　3)马道或吊装棚架的载荷较小，且扬声器安装以及角度调整较为容易。

　　(4)通过适当的扬声器配置和布局，可以保证听音区内没有声音死区，声场均匀度较好。

　　(5)扬声器系统覆盖范围清晰，可分区控制全部或部分扬声器。

　　选型扬声器主要特点：

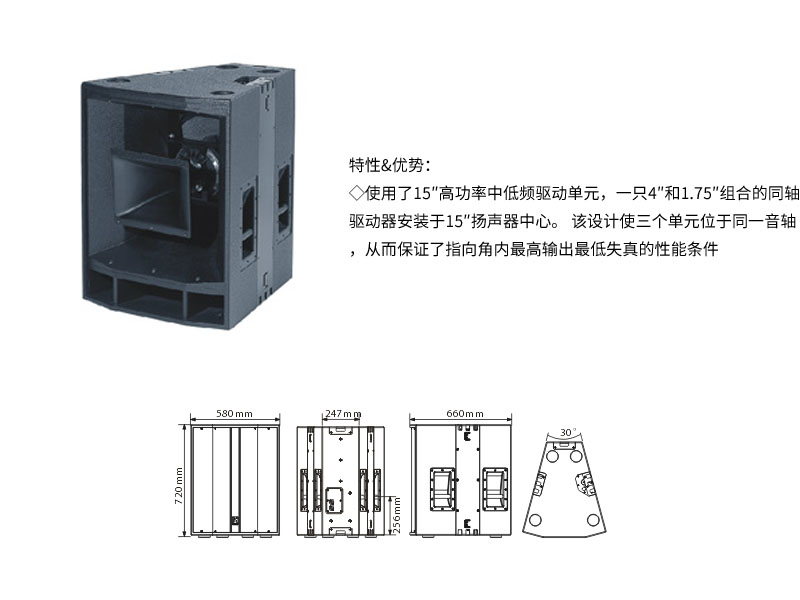

　　S12L、S15扬声器具有高灵敏度、高声压级的特性。

　　S12L、S15F扬声器均为三音路、一音轴设计，能获得平滑的频率响应和优异的音乐听感，以及更大的稳态高声压。精确设计的箱体结构和指向角度，使扬声器组合时相互之间不会产生干涉同时箱体更为紧凑更为轻便。

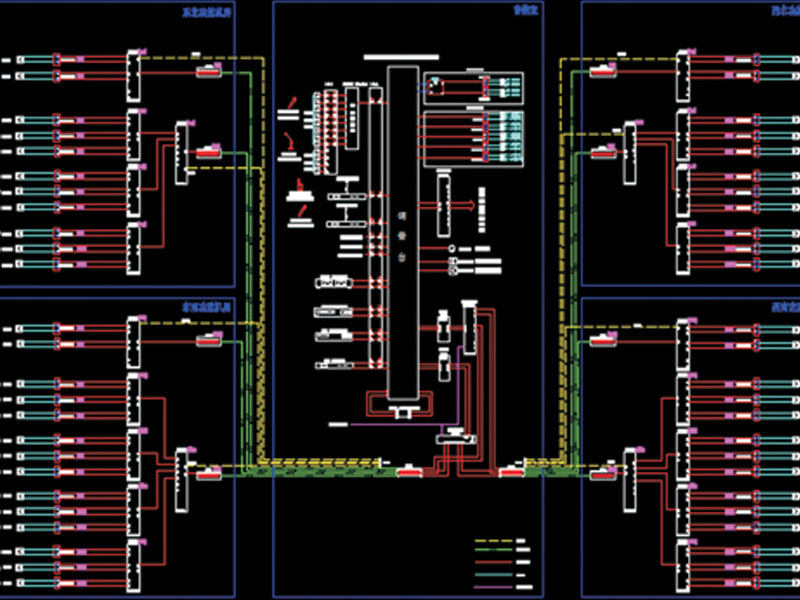

　　在体育场五层设置四个功率放大器机房，控制室与功率放大器机房间采用损耗低，抗干扰能力强的光纤传输方式进行传输。使用β3(贝塔斯瑞)的DP26数字处理器对扬声器进行数字化音频处理。

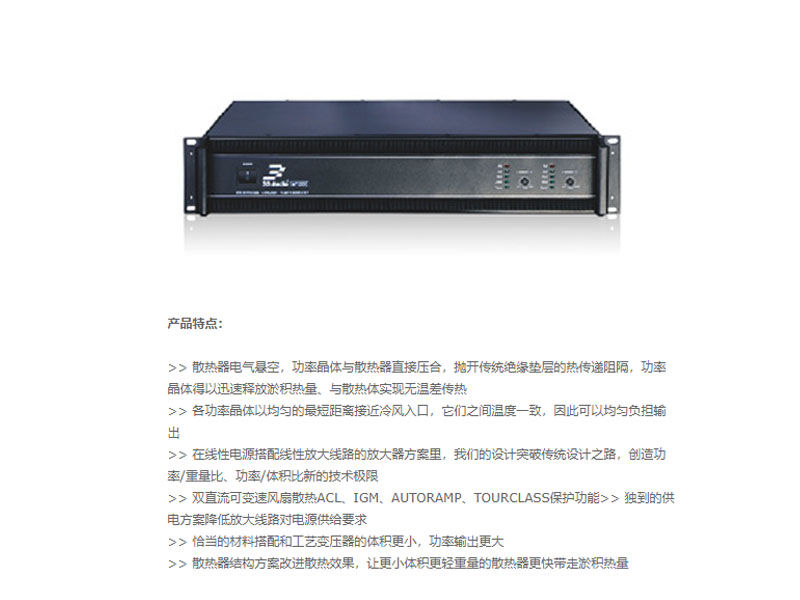

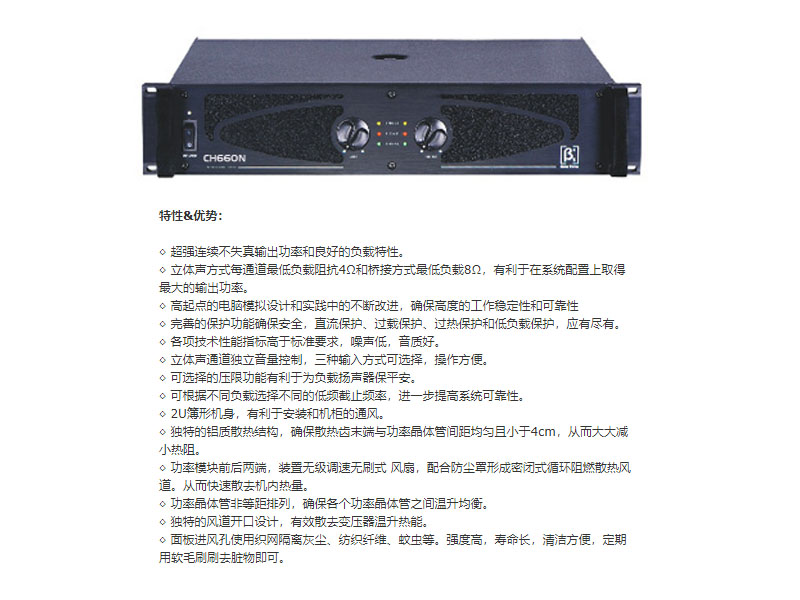

　　β3(贝塔斯瑞)功率放大器采用国际最先进的电路设计，所有器件包括接插件均选用进口名牌如东芝大功率管、瑞士原厂的信号接插件，在保障了音质和音色的同时具有卓越的工作性能及稳定性。

　　为了避免音频信号在远距离传输过程中产生音质劣化，控制室与功率放大器机房间的传输，我们均使用了低损耗高抗干扰的光纤传输方式，光纤传输有以下优点：

　　(1)光信号传输比数字传输的距离更远(距离大于2Km也没有衰减问题)。

　　(2)光纤是完全绝缘的，抗射频干扰(RFI)和电磁干扰(EMI)，还消除了接地环路的干扰问题。

　　(3)安装简便，可方便的在天花布线，绕过障碍物、穿过墙壁或在地下布线。

　　为了提高系统的稳定性，我们在光纤传输的基础上增加了一组模拟信号传输线作为备份，在光纤传输失效时可以通过调音台的简单操作快速切换到模拟传输方式，确保系统正常运作。同时，为了能在紧急情况发生时，系统可以与消防进行联动扩声，组织快速有效的疏散。我们在前端音频处理设备DP26上接入了紧急强切信号，当紧急事件发生时由消防控制室送来的音频信号将直接接入DP26数字音频处理器并切断原有音频信号强制播出紧急广播信号。这样就保证了正常扩声和应急广播信号快速高效的转换DP26数字音频处理器主要特点：

　　DP26数字音频处理器是一款数字化音箱控制器和音频处理器，可以通过PC机上的控制软件对RS-485网络内多达100台设备进行管理和实时监控，传输距离可达1000。该处理器为2进6出设计，可以将两路输入信号灵活地分配到六路输出中，每路还包含延迟器、压缩/限幅器、参量均衡器或图示均衡器等功能。

　　整个系统中，共配置24台DP26数字音频处理器，每只扬声器均单独使用一路DP26音频输出，保证每只扬声器均可以独立调试。同时具有对系统进行冗余备份的作用，避免出现因单台设备的故障而导致系统瘫痪的现象。

　　2008年9月，三基音响体育场馆专业应用技术团队正式进场。从场馆的勘测、摆位及线路预埋等综合应用进行深化设计。在业主、建筑施工及监理单位的多次沟通后，依体育场馆工程导则正式全面施工。2009年4月该系统全面调试完成，第三方评测性能良好，全部技术指标符合国家标准。
