综合多功能会议室音视频系统施工组织设计

一、工程技术要求

作为技术含量高，承担较大责任的济南音视频工程在施工技术上有着特殊的要求。首先，要拥有合格的施工队伍。音响工程的施工一定是可靠的，如果没有一个合格的施工队伍，不光设计方案不能获得有效的实施，而且施工质量也难以获得保证，在这只队伍里应该有：具有相关技术许可证的电工，焊工以及电子技术员等，同时尽量是一些有音响工程施工经验的人员，这样的施工队伍才能保证工程顺利地完成。其次，工程的施工一定要严格按照设计进行。音响工程是一项复杂的工程受理论设计和施工技术的影响较大，如果在工程施工中凭想象凭经验地蛮干，肯定会带来不良的后果，而设计是在充分地了解了各种情况并进行了一系列计算后完成的，要成为施工工作进行的依据。然后就是，工程一定要按照相应的技术规范进行施工。音响工程在施工时会涉及到不同的工种，这些工种的施工技术要求和保护措施不尽相同，只有认真地执行这些技术规范，才能保证各个施工环节的质量，才能保证施工人员的安危。

１、工程施工的步骤

（１）首先要进行管线和挂接件的预埋。

管线和挂接件的预埋一般需要在工程项目确定后就应该马上开始，因为通常来讲，预埋的管线主要都在没有搭建的舞台里、或没有装饰的地面豚墙面里，如果不及时进行预埋，就很容易影响装饰工程的进度，同时也会引起重视的是预埋管线的出口一定要协同装饰部门处理，否则有可能由于处理不当而影响装饰的美观；挂接件的预埋位置和吊装强度一定要获得建筑技术人员确认，否则性能无法获得保证，通常，需要埋设在水泥结构里的管线要选择质量好些的钢管，口径按照所穿的线缆多少来决定；穿过顶棚、装饰墙体的管线，一般选用铁制或防火ＰＶＣ线槽，主要是穿线施工方便，容纳的线缆量较大，又能防火；对于埋设距离较长的管线，一定要在一定的距离开设检修口，然后要注意的是，预埋管线的工作几乎是无法更改的，一旦决定了在什么地方，埋多少，怎么埋，而且预埋完工后，要想更改就不太可能了，所以预埋前一定要认真地分析设计，明确设备的数量、位置、供电情况及控制方式，在此基础上提出准确的管线数量、口径和走向。

（２）其次要进行各种棚，架的焊接和安装。

这项工作尽量与装饰工程交叉进行，因为在施工中难免开启一些孔洞以及对已有的装饰物产生破坏，这些都需要装饰部门协助完成，在焊接的过程中，一定要让具有焊接资格的工人操作，这样做除了方式的要求外，主要是焊接质量直接关系到棚架的吊装强度，不能马虎，同时，因为焊接施工通常都是与装饰工程同时进行的，现场会有一些易燃物，所以施工中一定要注意防火，待焊接牢固，油漆完成后，就应该开始这些棚安装了，安装的可靠性同样非常重要，要有建筑技术人员比较充足的时候才能开始吊装；然后就是，所有的安装件都得增设可靠的保护措施，这样的安装才有保证。

（３）再下面就要进行各种线缆的铺设。

这项工作虽然比较简单，但是也应该认真进行，特别是穿管这一项，容不得一点马虎，铺设线缆道德要掌握合理的方法，例如穿管时钢丝与要穿的线缆应该捆扎牢固，扎头要得减小阻力，必要时涂抹少量的润滑油；其次线缆损坏或错乱的麻烦；再者就是要在线缆铺设时认真对线缆进行检查，象外皮是否破裂，屏蔽层是否损坏以及芯线是否断裂等等；然后，一定要在铺设的线缆上做好明显的标记，以备安装设备和日后检修时使用。

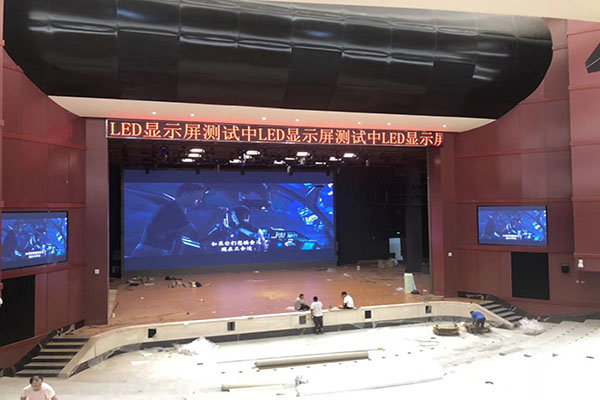

（４）再后面应该进行各种设备的安装

设备的安装一定要在装饰完工、线缆铺设正确后进行，国为音响灯光的设备不仅价格较贵，而且许多设备需要避免尘土的沾染，装饰工程凌乱的现场是不适合安装设备的，设备的安装首先应该注意开箱时要仔细检查，因为许多国外设备的包装非常规范，有一些重要的备件或说明书可能单独隔离在包装盒的底层，很容易在拆箱时随包装盒一起扔掉；其次设备安装前应该认真阅读产品说明书，以掌握正确的安装方法、步骤。例如；许多电脑灯的灯泡和镀膜玻璃都要求佩带棉线手套安装，不允许直接用手去接触，然后就是设备安装要牢固，保护措要完备，特别是灯光设备，位置高、重量大而且以常运动，一般又在舞台或舞池的上方，所以要确保安危。

（５）然后就是供电线路，控制线路和信号线路的连接。

这是一项需要细致认真和技术性的工作，所以应该由技术过硬责任心强的人员进行，在线路的连接时，首先要求方式一定要确保在无电状态下进行，因为音响灯光设备的电源供应要求不尽相同，如果在安装时就提供电源，不仅性能差，而且很容易损坏设备；其次，要求施工符合电器安装规范，因为电器安装规范是检验方式是否合理的标准，所以按照规范施工与否，达到期的工程质量是完全不同的，许多按照规范施工的正规的工程内行一看就知道活儿干得“漂亮”；再者，要求各种插接件，大型工程中需用要的各种二芯、三芯、莲花接头、卡侬插头、多芯插头的数量非党大，经常需要几个人同时制作很长时间才能完成，如果在焊接前不了解正确的连接方法和焊接方法，可想而知返起工来会有多么麻烦，所以一定要弄清楚，例如：欧洲的一些音响产品的卡侬脚和一般通用的编号不一样，千万不能焊错；一些灯光的控制线要求屏蔽较高，如果焊接不合理，就有可能使灯光产生误动作；然后要求线路中所有的火线，零线，地线及屏蔽线的连接一定要准确无误，在电源供应方面，要注意的是：音响和灯光的某些设备使用的电源以常会引起误会，例如：有些设备使用１１０Ｖ的交流电，而随机的变压器是单独插接的，如果连接线路时将它遗忘，而直接将设备的电源插头插在于２２０Ｖ的电源上，后果就可想而知了；又比如：一些同边设备使用的是低压交流电，有的又使用低压直流电，它们的插头外形很相似，如果不注意的话，供上电后轻者导致声音反相低消，声压降低，音质变差的后果，同时也容易导致设备外壳带电，留下它的隐患；从屏蔽来讲，系统网络抗干扰的能力，主要决定于系统屏蔽是否正确及屏蔽是者不工作，重者就会损坏设备，而供电线路相位的错误则可能会影响到音箱的相位，从而否正确及屏蔽质量的高低，常常在一些工程中发现：要么没有进行屏蔽，要么屏蔽层形成闭环回路；要么就是屏蔽线连接错误没有形成屏蔽网络抵抗不了干扰，甚至有些工程的施工人员将信号地和电源的零、地、屏蔽线和信号线这几个要领混淆，胡乱连接，不光抗不了干扰，还会带来大量的干扰，所以一定要先实实在在地把这些概念理解清楚。

（６）另外就是对安装、供电线路、连接情况的检查。

因为工程的整个系统涉及的连接点和插接件比较多，在安装时也有可能因为个别的原因发生错误，所以，细致的检查是有必要的，一般的检查包括设备安装的可靠性，供电线路是否合理，各插接件的连接是否正确等，另外还有一个重要的检查项目就是：仔细检查每一件设备的状态设置是否满足设计要求，这点一定不能忘记，否则很容易造成设备损坏，这些状态包括；功放在桥接要求时，桥接开关是否置位；各设备的电源选择开关是否合适；灯光设备是声控还是电控；电脑灯的地址码是否设置正确；投影机的输入方式设置等等。

（７）待以上施工步骤都确信完成后，就应该准备进行设备的调试了。

对于设备的调试，因为各个工程的情况不同，很难统一一个通用的方法，需要单独分类进行讨论，如果要想完整地对所有类型的工程调试过程进行介绍，篇幅会太大，这里只就一般的工程设备调试简单进行介绍。

二、调试前的准备

工程的调试，是一项既需要技术和经验又需要认真和细致精神的工作，当设计和施工都符合要求时，调试不合理不细致，不仅不能达到工程的的设计效果，而且还有可能使设备工作在不正常状态。所以在调试前要充分认识到这项工作的重要性。

调试前要仔细确认每一台设备是否安装、连接正确，认真向施工人员询问施工残留的可能影响使用的有关问题；调试前要仔细确认每一台设备是否安装、连接正确，认真向施工人员询问施工残留的可能影响使用的有关问题；调试前一定要再次认真地阅读所有的设备说明书，仔细查阅设计图纸的标注和连接方式；调试前一定要确信供电线路和供电电压没有任何问题；调试前应该保证现场没有关人员；调试前还要准备相应的仪器和工具。

三、音响系统的调试

音响系统的调试是工程调试的关键，音响系统涉及的设备多，调试的部位也多，遇到的问题也可能多，所以要首先集中精力完成它。需要准备的仪器和工具：相位仪，噪声发生器，频谱仪（含声级计），万用表等。

调试的步骤：单独开机，从音源开始逐步检查信号的传输情况，这项检查很有意义，因为只有信号在各个设备中传输良好，功放和音箱才会获得一个正常以经过正确处理的信号，才可能有一个好的扩声质量，所以在做这一步工作时，一定要有耐心，一定要仔细，进行这步时，音箱和功放先不要着急连接上，周边处理设备也要置于旁路状态。检查时要顺着信号的去向，逐步检查时要顺着信号的去向，逐步检查它的电平设置、增益、相位及畅通情况，保证各个设备都能获得前级设备提供的好的信号，也能为下级提供信号，在检查信号的同时，还应该逐步检查它的电平设置、增益、相位及畅通情况，保证各个设备都能获得前级设备提供的好的信号，也能为下级提供信号，在检查信号的同时，还应该逐一观察设备的工作是否正常，是否稳定，这项工作意义就在于，单台设备在这时出现故障或不稳定，处理起来比较方便，也不会危及其它设备的正常运行，因此，这项检查不要带入下一步进行。

上述无误后，就将音箱和功放逐一接入系统，在较小的音量下，利用相位仪首先逐一检查所有音视频工程的相位是否一致，为下面的调试作好准备，将噪声发生器和均衡器接入系统，准备好频谱仪，以适中的音量开始对均衡器接入系统，准备好频谱仪，以适中的音量开始对均衡对均衡器进行调试，频谱仪的测试点要按照有关标准选取，对均衡器的调试原则是：使频谱仪在于２０Ｈｚ～２０ｋＨｚ的音频范围内，显示的厅堂频响曲线在各测试点处基本平直，注意：对各个点进行测试时要使音量保持一致，然后记录好调试后的均衡各频点电位器的位置；同样以较小的音量和较大的音量保持一致，然后记录好调试后的均衡器各频点电位器的位置；同样以较小的音量和较大的音量分别再进行一次调试，再将均衡器的调试结果记录下来，然后将几种调试结果的数据进行分析，寻找到一个各种音量下均衡量各频点的折中位置，然后再进行测试，并将厅堂频响曲线描绘下来，它的均衡器各频点位置也要进行记录，注意：在均衡器的调试中，调音台的频率补偿一定要置于０处，其它的周边设备要处于旁路状态，另外需要说明的是：在通常的音响工程中，考虑到厅堂的装饰材料对高频信号的吸收较弱，所以可以适当将１０ｋＨｚ以上的信号略做衰减。
